Software per l'ingegneria strutturale

I software sono interamenti sviluppati da "ingegneria oggi".

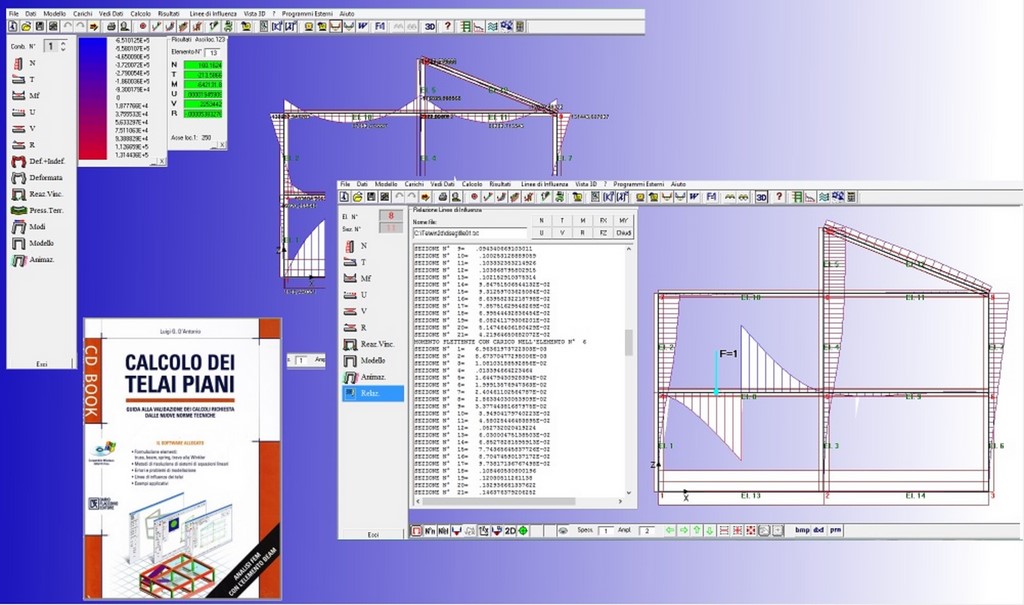

  • TELWIN2D new

    Programma di analisi dei Telai Piani in ambiente Windows. Analisi statica e modale di telai costituiti con elementi asta, travi, travi di Winkler e molle. Consente la costruzione e la stampa dei diagrammi delle sollecitazioni, linee di influenza e dell'inviluppo di entrambi. Mostra la fasi di costruzioni delle matrici di rigidezza e dei vettori dei carichi durante i processi di assemblamento.       Stampe in bmp,dxf, txt e rtf. Visualizzazione 3D.

    Grazie alla restituzione dei risultati in tutti i passaggi analitici,Telwin2D new rappresenta un valido strumento per l'apprendimento del metodo degli elementi finiti e per la validazione e il controllo dei risultati ottenuti con codici più complessi.

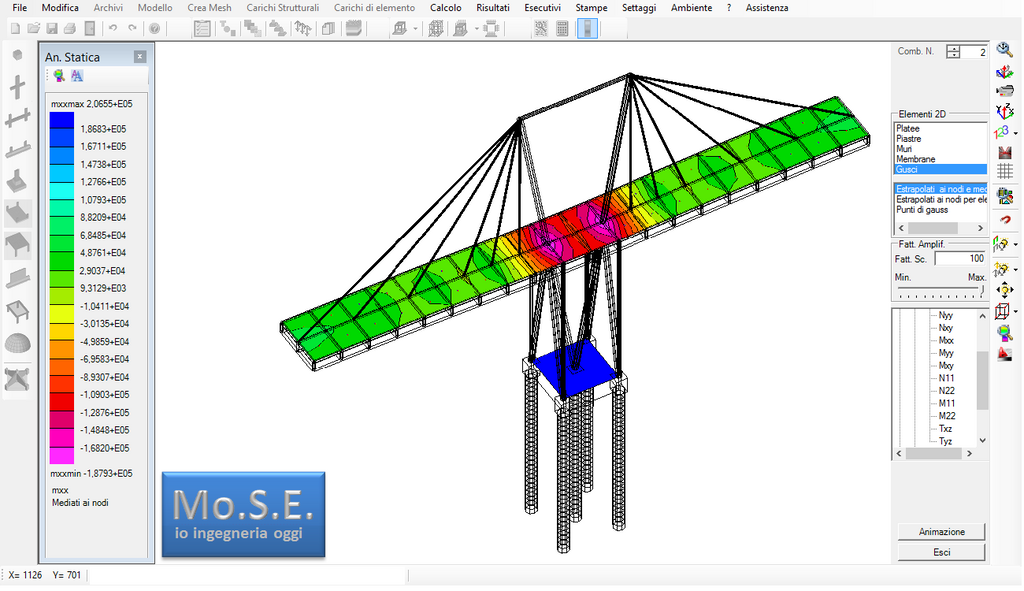

  • Mo.S.E.

    Programma FEM per l’Analisi di Strutture Edili con motore grafico in ambiente 3D.
    Nel software sono stati implementati
    -Elementi Beam (Frame)  a 6 gdl con e senza deformabilità a taglio (Eulero-Timoshenko)                  -Elementi Beam alla Winkler                                            -Svincoli interni                                                                 -Elementi Plate con formulazione  Kirchhoff - Medlin - Hughes                                                                 -Integrazione di Gauss completa, ridotta  e/o selettiva per limitare il  locking (controllo modi spuri).                                                                                      -Elementi membrane.                                         -Elementi Shell (Plate + membrane) con e senza drilling (elementi isoparametrici ).                                 -Elementi bidimensionali  Plate alla Winkler              -Elementi plinti con schema a molle concentrate    -Elementi pali (beam con molle orizzontali e verticali alla punta e/ o distribuiti sulla lunghezza)    -Elementi vincoli esterni con introduzione di molle nodali e cedimenti vincolari                                               -Modellazione  interattiva col mouse intelligente in ambiente 3D                                                                           -Input per impalcati                                                          -Meshatore automatico

    Carichi strutturali : Solai- Balconi- Tamponature – Spinte dei Terreni.
    Carichi diretti o espliciti:
    Nodi – forze e  momenti concentrati
    Beam – distribuiti nel sistema di riferimento dell’elemento
    Membrane - distribuiti sui lati e nel piano dell’elemento
    Plate -  pressioni normali al piano dell’elemento con andamento lineare nel dominio (valori diversi nei 4 nodi)
    Shell -  Combinati Membrane + Plate

    -Check del modello automatico
    -Calcolo con combinazioni manuali e automatiche secondo NTC08/NTC2018:
    -Determinazione dei parametri spettrali con connessione a google maps.
    -Valutazione dei parametri di struttura  e degli spettri di progetto.
    -Analisi Statica
    -Analisi sismica: Statica equivalente, Dinamica modale  (CQC / SRSS - Scelta del n° Modi Propri)   a Impalcati rigidi o a masse nodali
    Solutore proprio
    ·         Sky Line
    ·         Sub Space Iteration – Lanczos – Jacobi
    Restituzione Grafiche con deformate nodali  e  di elemento
    Diagrammi delle sollecitazioni e delle deformazioni sugli elementi Beam, stati tensionali sugli elementi bidimensionali con linee di isolivello  Rappresentazione a mappe cromatiche
    Animazioni , rendering texture  e  stampe bitmap
